Universal Plate Clamp
Product Model :
  • UPC05
  • UPC10
  • UPC20
  • UPC30
  • UPC50

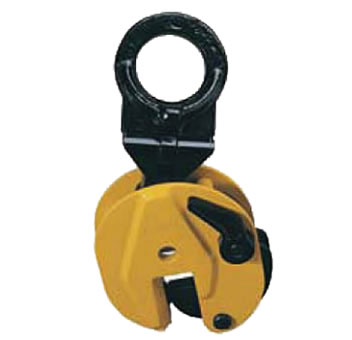

Universal Plate Clamp       UPC series

* Design for lifting and transporting steel plate and construction vertical.
* The pivoting shackle ensures adequate gripping pressure to hold the plate safely in every position.
* Hardened steel jaws for positive grip and locking mechanism.
* The user can place and lift the load from any direction because of the hinged hoisting eye moving in all directions.
* Conforms to CE safety standard.


Model

 Capacity

 Test Load

 Jaw Opening Size

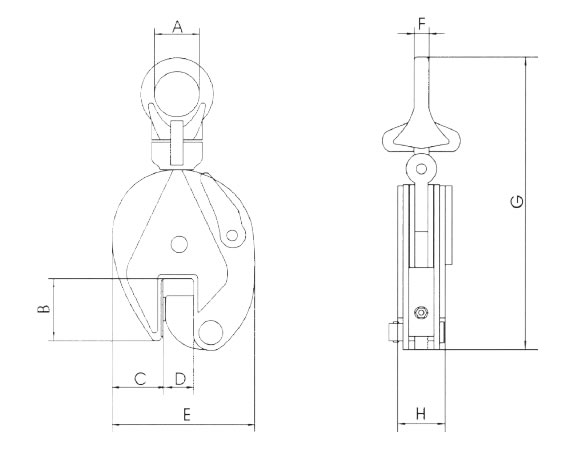

 Dimensions (mm)

 Net Weight



 (kg)

 (KN)

 (mm)

 A

 B

 C

 D

 E

 F

 G

 H

 (kg)

UPC05

 500

 7.35

 0-15

 30

 44

 34.5

 0-17

 103

 10

 212

 36

 2

UPC10

 1000

 14.7

 0-20

 48

 63

 51

 0-22

 138

 12

 294

 50

 4.8

UPC20

 2000

 29.4

 0-25

 68

 76

 59

 0-27

 164

 16

 370

 52

 6.5

UPC30

 3000

 44.1

 0-30

 74

 85

 56

 0-32

 193

 20

 418

 78

 15

UPC50

 5000

 73.5

 0-50

 80

 90

 65

 0-52

 240

 22

 450

 88

 23
